Mitä eroa on yhden ja kahden korvan kiinnittimillä?

Yhden korvan puristimet käyttävät yhtä puristuskorvaa nopeaan ja turvalliseen tiivistykseen ohutseinäisissä tai taipuisissa letkuissa, kun taas kaksoiskorvakiinnikkeet käyttävät kahta korvaa suuremman puristusvoiman ja paremman vakauden saavuttamiseksi suuremmissa tai korkeapaineisissa sovelluksissa. Niiden välillä valinta riippuu letkun halkaisijasta, materiaalista, painevaatimuksista ja siitä, kuinka pysyvä liitoksen tulee olla.

Mikä on yksikorvan puristin?

Yksi korvapuristin – jota kutsutaan myös yhden korvan puristimeksi tai Oetiker-tyyliseksi puristimeksi – on ruostumattomasta teräksestä valmistettu nauha, jossa on yksi kohotettu silmukka tai "korva", joka puristetaan puristintyökalulla. Kun korva on puristettu, nauha supistuu tasaisesti letkun tai letkun ympärille luoden pysyvän, vuotamattoman tiivisteen.

Näitä puristimia käytetään yleisesti autojen jäähdytysjärjestelmissä, polttoainelinjoissa, lääketieteellisissä letkuissa ja putkistosovelluksissa, joissa tilaa on rajoitetusti ja matalaprofiilinen liitäntä on edullinen. Valmis puristin on lähes samassa tasossa letkua vasten, mikä tekee siitä ihanteellisen tiukoille asennuksille.

Tyypilliset tekniset tiedot

• Halkaisijaalue: tyypillisesti 8 mm - 32 mm
• Kaistan leveys: yleensä 7 mm - 8 mm
• Materiaali: 300-sarjan ruostumaton teräs useimmissa vakioversioissa
• Asennus: vaatii erillisen korvapuristimen tai puristustyökalun


Mikä on a Kaksoiskorvakiinnike ?

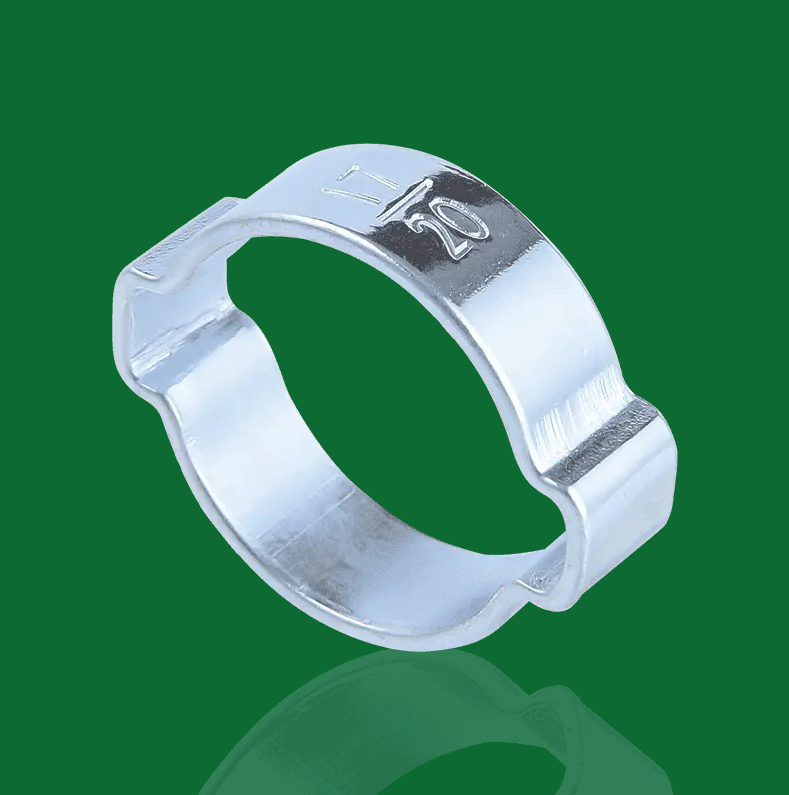

Kaksoiskorvapidikkeessä on kaksi korotettua korvaa, jotka on sijoitettu symmetrisesti nauhaa pitkin. Molemmat korvat puristetaan samanaikaisesti tai peräkkäin asennuksen aikana. Kaksipistepuristus jakaa puristusvoiman tasaisemmin laajemmalle alueelle, mikä on erityisen tärkeää halkaisijaltaan suurempien putkien tai jäykempien letkumateriaalien kohdalla.

Kaksoiskorvakiinnittimiä käytetään usein vakionopeuden (CV) akselisovelluksissa, ilmakanavissa ja teollisuusletkukokoonpanoissa, joissa suurempi vääntömomentti tai tärinänkestävyys vaaditaan. Ne pystyvät käsittelemään letkujen halkaisijat, jotka eivät sovellu yhden korvan malliin.

Tyypilliset tekniset tiedot

• Halkaisijaalue: tyypillisesti 20 mm - 80 mm ja sen jälkeen
• Kaistan leveys: yleensä 7 mm - 13 mm
• Materiaali: ruostumaton teräs tai sinkitty hiiliteräs
• Asennus: vaatii leveän leuan tai kaksoiskorvan puristustyökalun

Vierekkäinen vertailu

Alla olevassa taulukossa on yhteenveto tärkeimmistä eroista yksi- ja kaksikorvakiinnittimien välillä keskeisten suorituskyky- ja käyttötekijöiden mukaan.

Kuinka puristusvoima eroaa kahden mallin välillä

Kun yksittäinen korvapuristin puristetaan, kaikki nauhan jännitys tulee yhdestä pisteestä. Nauha on suunniteltava välittämään jännitys tasaisesti letkun koko kehän ympäri. Tämä toimii luotettavasti halkaisijaltaan pienemmille putkille (tyypillisesti alle 25 mm), joissa nauha on tarpeeksi lyhyt, jotta paine pysyy yhtenäisenä koko tiivisteen ympärillä.

Suuremmilla halkaisijoilla yksittäinen jännityspiste voi johtaa epätasaiseen tiivistykseen – nauhan toinen puoli voi puristaa kovemmin kuin toinen. Kaksoiskorvakiinnikkeet ratkaisevat tämän ongelman jakamalla puristustoiminnon kahteen symmetriseen kosketuspisteeseen, mikä vähentää merkittävästi epätasaisen paineen jakautumisen aiheuttamien vuotojen riskiä. Halkaisijaltaan yli noin 30 mm:n sovelluksissa kaksoiskorvamallit ovat yleensä luotettavampi valinta.

Asennusprosessi ja työkalut

Molemmat puristintyypit vaativat erillisen puristustyökalun – tavalliset letkunkiristimet eivät tuota luotettavaa tiivistettä. Työkaluissa on kuitenkin eroja leukojen geometriassa.

Yhden korvan pidikkeen asennus

1. Liu'uta avoin puristin letkun yli ennen liittimen liittämistä.
2. Työnnä letku kokonaan väkäsen tai nipan päälle.
3. Aseta korva liittimen kiinnitysuran keskikohdan päälle.
4. Purista korva kokonaan kapealeuaisella puristintyökalulla, kunnes leuat sulkeutuvat.
5. Varmista, että korva on kokonaan taittunut, eikä jalkojen välissä ole näkyvää rakoa.

Kaksoiskorvaliittimen asennus

1. Liu'uta avoin puristin letkun tai tavaratilan päälle ennen kokoamista.
2. Aseta komponentti kokonaan akseliin tai liittimeen.
3. Keskitä puristin tiivistehuulen tai -uran päälle.
4. Käytä leveäleuaista tai kaksoiskorvaa puristavaa työkalua molempien korvien puristamiseen samanaikaisesti tai yksi kerrallaan.
5. Tarkista, että molemmat korvat ovat täysin poimuttuneet ja nauha on tasaisesti pintaa vasten.

Kumpaakaan puristintyyppiä ei saa käyttää uudelleen poistamisen jälkeen. Nauhan leikkaaminen on oikea poistotapa; poimutettua korvaa yritetään vääntää tai avata heikentää metallia ja vaarantaa puristimen eheyden.

Yleiset sovellusskenaariot

Missä Single Ear Clamps Excel

• Autojen polttoaine- ja jäähdytysnesteputket: halkaisijaltaan pienet letkut (yleensä 8–16 mm), joissa komponenttien välinen tila on minimaalinen
• Lääketieteelliset ja laboratorioletkut: puhdas, matalaprofiilinen tiiviste vaaditaan silikoni- tai PVC-putkille
• Asuin putkityöt: PEX-puristusrenkaat (liittyy yksikorvaiseen malliin), joita käytetään 1/2" ja 3/4" vesijohtoissa
• Laite ja LVI viemäröinti: kondenssiveden tyhjennysletkut, joissa on alhainen paine

Missä Kaksoiskorvakiinnikes Ovat suositeltavia

• CV-akselin saappaat: yleisin kaksoiskorvasovellus; saappaat ovat suuria, joustavia, ja niitä pyörii ja taipuu jatkuvasti
• Turboahtimen ja välijäähdyttimen letkut: halkaisijaltaan suuremmat silikoniletkut kohtuullisella ahtopaineella
• Teollisuuden pneumaattiset ja hydrauliset letkut: joissa tärinä tai lämpökierto on merkittävää
• Maatalous- ja rakennuskoneet: suurempia letkukokoonpanoja, jotka ovat alttiina ankarille ulko-olosuhteille

Materiaali- ja korroosionäkökohdat

Molemmat kiinnitystyypit ovat saatavilla ruostumattomasta teräksestä (yleisimmin 304 tai 316 laadusta) ja hiiliteräksestä sinkittynä. Sovelluksiin, jotka ovat alttiina kosteudelle, suolalle tai kemikaaleille, ruostumaton teräs on erittäin suositeltavaa -sinkityt versiot voivat alkaa ruostua 12–24 kuukauden kuluessa ulko- tai meriympäristöissä.

316 ruostumaton teräs kestää paremmin kloridiympäristöjä (kuten meri- tai rannikkokäyttö) verrattuna yleisempään 304-laatuun. Useimpiin yleisiin auto- ja LVI-sovelluksiin ruostumaton 304 on riittävä ja laajemmin saatavilla.

Kuinka valita oikea puristin sovelluksellesi

Käytä seuraavia päätöspisteitä valitaksesi kahdesta mallista:

• Letkun halkaisija alle 25 mm: Yksi korvakiinnike on tyypillisesti riittävä ja helpompi asentaa ahtaisiin tiloihin
• Letkun halkaisija yli 30 mm: Valitse kaksoiskorvakiinnike tasaisemman paineen jakautumiseksi
• Korkea tärinäympäristö: kaksoiskorva tarjoaa paremman väsymiskestävyyden tasapainoisen puristuskuorman ansiosta
• Erittäin rajoitettu säteittäinen välys: yhden korvan alempi poimutuksen jälkeinen profiili saattaa olla tarpeen
• Jäykkä tai paksuseinäinen letkumateriaali: kaksinkertainen korvapuristin tarjoaa suuremman puristusvoiman, joka tarvitaan materiaalin kokoon puristamiseen
• OEM-korvausspesifikaatio: Vastaa aina valmistajan ilmoittamaa puristintyyppiä oikean tiivistysgeometrian säilyttämiseksi

Kun vaihdat puristin olemassa olevaan kokoonpanoon, turvallisin tapa on sovittaa alkuperäisen puristimen tyyppi, koko ja materiaali täsmälleen. Toisen mallin vaihtaminen – jopa sellaisen, joka näyttää sopivalta – voi johtaa riittämättömään tiivistysvoimaan tai kyvyttömyyteen asettua oikein liittimen kiinnitysuraan.
