Kuinka mitata ja määrittää vaadittu letkunkiristimen koko oikein?

Teollisuus-, auto-, maatalous- ja jopa jokapäiväisissä kotitalouksissa, letkunkiristin (tunnetaan myös nimellä letkukelat tai puristimet) ovat ydinkomponentteja, jotka varmistavat nesteen tai kaasun siirtojärjestelmien tiiviin, turvallisen ja luotettavan toiminnan. Monet vuodot ja viat johtuvat kuitenkin usein väärästä letkunkiristin koon valinta.

Miksi tarkka mittaus on tärkeää?

Pääperiaate letkunkiristimen koon valinnassa on varmistaa, että vaadittu halkaisija on puristimen pienimmän ja suurimman kiristysalueen sisällä, mieluiten tämän alueen keskellä.

Liian pieni: Puristinta ei voida asentaa tai kiristää, mikä johtaa asennuksen epäonnistumiseen.

Liian suuri: Vaikka puristin on kiristetty äärirajaansa, se ei pysty tarjoamaan riittävää radiaalista painetta, mikä johtaa huonoon tiivistykseen, järjestelmän paineen vuotamiseen tai letkun irtoamiseen.

Liian tiukka tai löysä: Vaikka se voi puristaa, se vaikuttaa kiristimen vääntömomentin ja kiristysvoiman tasaisuuteen, mikä saattaa aiheuttaa paikallisia letkuvaurioita tai pitkäaikaisia jännitysvaurioita.

Letkunkiristimen koon oikeat mittausvaiheet: Vaaditun letkunkiristimen koon määrittämiseksi sinun on mitattava "asennetun letkun" ulkohalkaisija (O.D.). Huomaa, että mitattava kohde on liittimeen tai putkeen kiinnitetty letku.

Vaihe 1: Mittaa asennetun letkun ulkohalkaisija (O.D.).

Tämä on tärkein askel.

Tarvittavat työkalut: Käytä erittäin tarkkaa noniesitalla tai mittanauhaa (halkaisijaltaan suurille letkuille).

Letkun asennus: Työnnä letku (esim. kumiletku, silikoniletku) kokonaan kiinnitettävän liittimen, liittimen tai putken väkäsosaan.

Tarkka mittaus: Mittaa letkun ulkohalkaisija kohdasta, jossa se on jo kiinnitetty liittimeen ja valmis letkunkiristimeen.

Tärkeä huomautus: Letkun ulkohalkaisija laajenee, kun se on asennettu liittimeen. Tämä laajennettu halkaisija on todellinen koko, jonka letkunkiristin tarvitsee kiinnittää. Älä koskaan mittaa vain letkun ulkohalkaisijaa sen asentamattomassa tilassa.

Keskimääräinen mittaus: On suositeltavaa mitata halkaisija kahdesta pisteestä, jotka ovat kohtisuorassa toisiinsa nähden kehällä ja ottaa keskiarvo pienen elliptisen vääristymän poistamiseksi.

Vaihe kaksi: Valinta ja sovitus – Letkun kiinnitysalueen sovittaminen

Kun olet saanut tarkan "asennetun letkun ulkohalkaisijan", seuraava vaihe on sovittaa letkunkiristimen tekniset tiedot.

Tuotevalikoiman tunnistaminen: Ammattimaiset letkunkiristimet ilmoittavat niiden "pienimmän kiinnityshalkaisijan" ja "suurin kiinnityshalkaisijan".

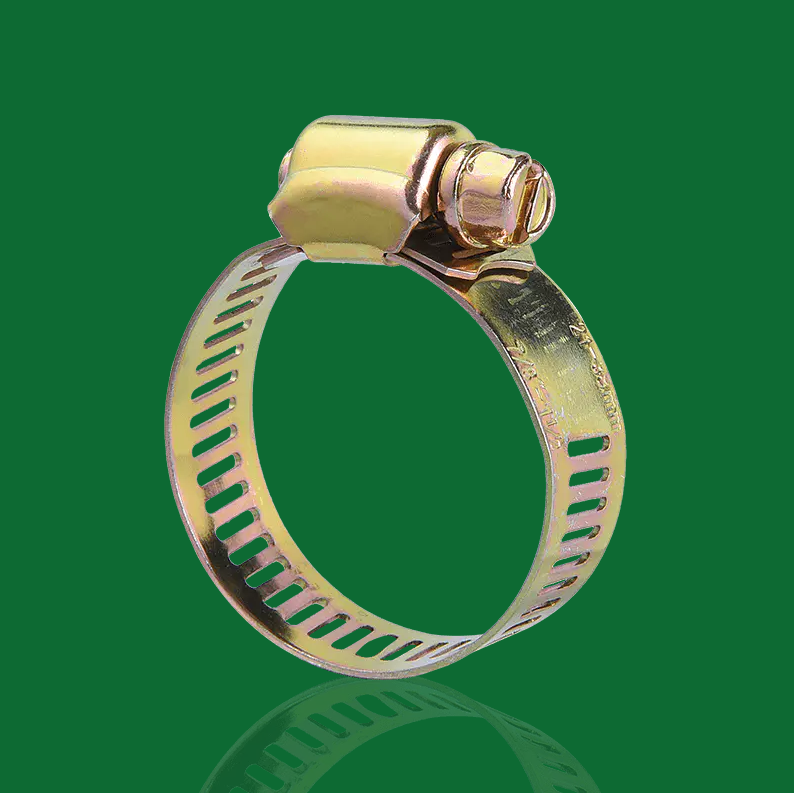

Esimerkki: Kierukkavaihteen letkunkiristimen erittely voi olla 20–32 mm.

Sovitusperiaate: Varmista, että mittaamasi asennetun letkun ulkohalkaisija on valitun letkunkiristimen määritysalueen keskimmäisellä kolmanneksella.

Jos mitattu halkaisija on 25mm, 20mm - 32mm puristin on ihanteellinen, koska se putoaa keskelle jättäen riittävästi säätövaraa.

Edistynyt valinta: Ottaen huomioon käyttöympäristön ja letkunkiristimen tyypin

Tarkan mittamittauksen lisäksi oikein letkunkiristin valinta edellyttää myös erityisten käyttöympäristöjen ja suorituskykyvaatimusten huomioon ottamista sopivimman letkunkiristimen tyypin määrittämiseksi:

Korkeapaine- tai tärinäympäristöt:

Kuvaus: Kun letkuliitoksen on kestettävä suurta sisäistä painetta tai järjestelmässä esiintyy usein mekaanista tärinää.

Suositeltu letkunkiristintyyppi: T-pulttityyppiset letkunkiristimet kannattaa valita, koska ne tarjoavat suuremman ja tasaisemman puristusvoiman, mikä varmistaa luotettavat liitännät.

Ympäristöt, joissa lämpötila vaihtelee rajusti:

Kuvaus: Suuret vaihtelut järjestelmän käyttölämpötilassa voivat aiheuttaa merkittävää lämpölaajenemista ja letkun supistumista, mikä vaikuttaa sen tiivistyskykyyn.

Suositeltu letkunkiristintyyppi: Jatkuvan voiman letkunkiristimiä suositellaan. Nämä puristimet kompensoivat automaattisesti halkaisijan muutokset sisäänrakennetun jousimekanismin avulla, säilyttäen tasaisen puristusvoiman koko lämpötila-alueella ja estämällä vuodot.

Korkeaa korroosionkestävyyttä vaativat ympäristöt:

Kuvaus: Voidaan käyttää syövyttävissä ympäristöissä, kuten kosteissa, suolasuihkeissa, meriympäristöissä tai kosketuksessa kemiallisten välineiden kanssa.

Suositeltu letkunkiristintyyppi: 316 ruostumattomasta teräksestä valmistettuja letkunkiristimiä on käytettävä. Ne tarjoavat korkeimman korroosionkestävyyden varmistaen, että liitos säilyttää rakenteellisen eheyden ja toiminnan ankarissa olosuhteissa.

Letkunkiristimen oikea koon valinta on kulmakivi sen varmistamisessa, että nestejärjestelmäsi toimii tiiviisti ja turvallisesti. Jos sinulla on kysyttävää letkunkiristimen teknisistä tiedoista tai tarvitset räätälöityjä ratkaisuja, ota rohkeasti yhteyttä ammattitaitoiseen letkunkiristimen tekniseen tiimiimme.
